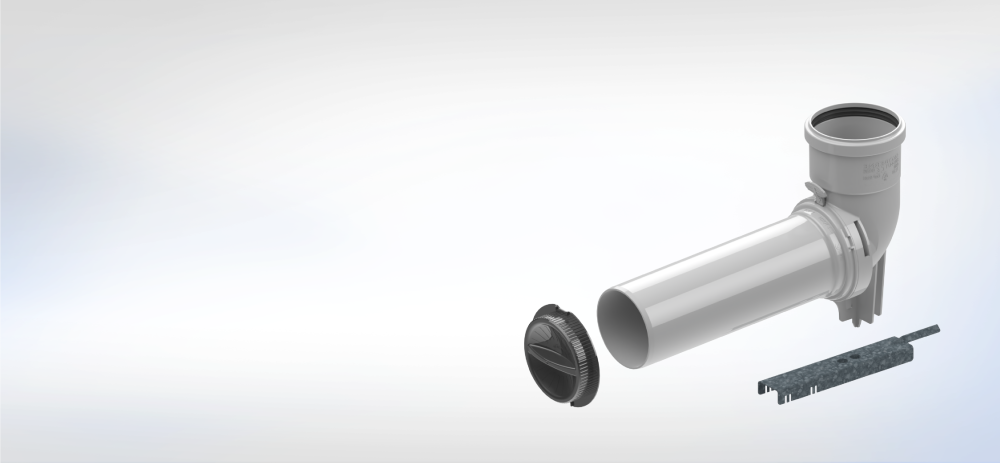

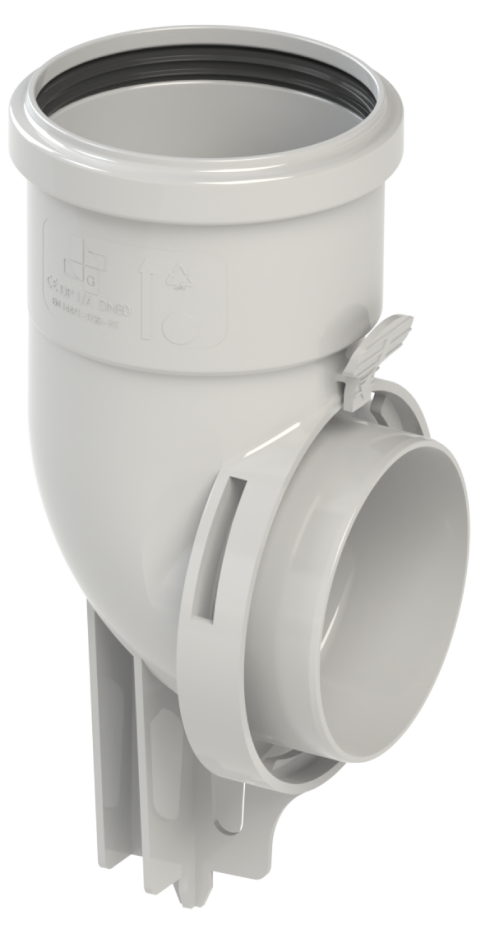

Der Kurzbogen D80 von Skoberne - die Lösung für besonders enge Schächte
Mit einem Außenmaß von 118 mm kann der Kurzbogen D80 von Skoberne zusammen mit der Abgasleitung von oben in den Schacht herabgelassen werden. So muss der Schornsteinanschluss nicht mehr großflächig aufgeschnitten und aufwändig wieder verschlossen werden, um den Stützbogen einzubauen. Darüber hinaus ist der Kurzbogen geeignet, um vorhandene Edelstahl- oder Keramikrohre im Schacht zu belassen und als Zuluftführung zu nutzen, was bei einer Sanierung ein deutlicher Kostenvorteil ist.

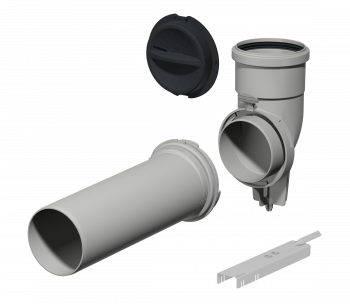

Das horizontale Anschlussrohr wird wie gewohnt vom Aufstellraum aus mit dem Bogenelement verbunden. Die Verbindung der beiden Bauteile erfolgt über einen speziellen Bajonettverschluss, der ein unbeabsichtigtes Lösen sicher verhindert. Nur indem man den Löseknopf drückt, können die Bauteile wieder getrennt werden. Beim Absenken in den Schacht wird der mitgelieferte Skoberne Schutzdeckel auf das Bogenelement aufgesteckt. Er schützt das Bajonett am Kurzbogen vor Beschädigungen und Schmutz.
Vorteile des Skoberne Kurzbogen D80 auf einen Blick:
- Besonders geringes Außenmaß von nur 118 mm
- Für Schächte und Schornstein-Innenrohre aus Edelstahl oder Keramik ab 120 mm Innenmaß geeignet
- Für Abgasleitung D80
- Einführen des Bogenelements zusammen mit der Abgasleitung von oben durch den Schacht
- Kein großflächiges Öffnen oder Anbohren des Schachts oder des Schornstein-Innenrohrs, kein aufwändiges Verschließen des Anschlusses
- Zwei Varianten der Auflageschiene für Standardinstallation bzw. für den Sanierungsfall mit Schornstein-Innenrohr oder alternativ mit speziellem Adapter für die einfache und schnelle Installation ohne Auflageschiene
- Sichere Verbindung durch Bajonettverschluss
- Bewährte Skoberne-Doppellippendichtung aus EPDM
Kurzbogen von Skoberne: Einfache Montage in bestehenden Systemen
Montage-Schritt 1
Die Montage des senkrechten Bogenelements erfolgt von der Mündung aus. Es wird zusammen mit der senkrechten Abgasleitung von oben in den Schacht oder das vorhandene Rohr abgesenkt. Dabei wird die Öffnung des Kurzbogens mit einem Schutzdeckel verschlossen. Eine Einzugshilfe verhindert, dass die Muffen der Abgasleitung beim Absenken auseinandergezogen werden. Das Seil der Einzugshilfe wird in Ösen unten am Fuß des Kurzbogens befestigt und beim Absenken straff gehalten.
Montage-Schritt 2

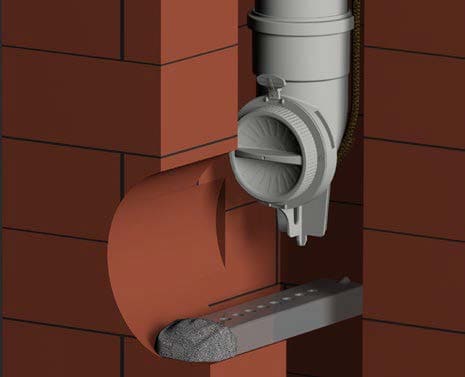

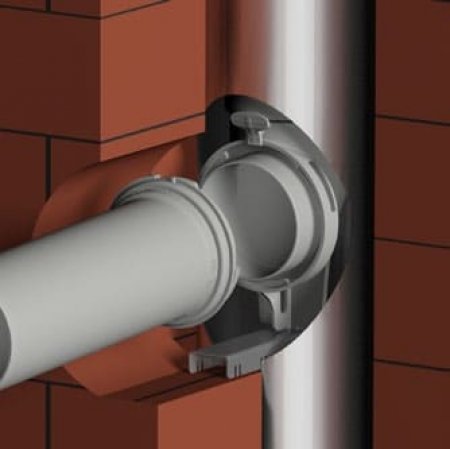

Die senkrechte Abgasleitung und das Bogenelement des Kurzbogens werden in den Schacht oder das vorhandene Rohr abgesenkt und auf die zuvor montierte Auflageschiene aufgesetzt. Die Montage der Auflageschiene erfolgt im Schacht mit Standard-Schiene oder im vorhandene Edelstahl- bzw. Keramikrohr mit der kurzen Edelstahl-Schiene. Alternativ kann der praktische Adapter verwendet werden, der unter Verwendung eines PP-Rohres mit oder auch ohne Muffe schnell und einfach gemeinsam mit der Abgasleitung in den Schacht oder das vorhandene Rohr abgesenkt wird.
Montage-Schritt 3

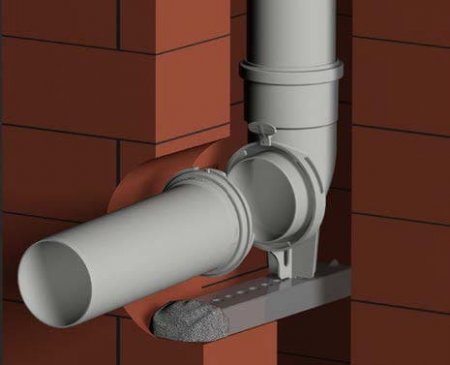

Durch die vorhandene Rauchrohr-Öffnung wird der Schutzdeckel vom Kurzbogen abgezogen. Danach wird das horizontale Anschlussrohr in das Bogenelement gesteckt.
Durch eine Drehung im Uhrzeigersinn im Bajonettverschluss wird das Anschlussrohr mit dem Kurzbogen verriegelt. Es entsteht eine Verbindung beider Elemente, die gegen unbeabsichtigtes Lösen gesichert ist.
Montage-Schritt 4
Der Anschluss zum Wärmeerzeuger wird anschließend mit den bewährten Skoberne-Verbindungsleitungen hergestellt.
