BRENNWERT-SCHORNSTEIN SKOBIFIX® 30
SKOBIFIX® 30
SKOBIFIX® WDVS
Wir setzen auf Qualität, Innovationen und individuelle Lösungen.

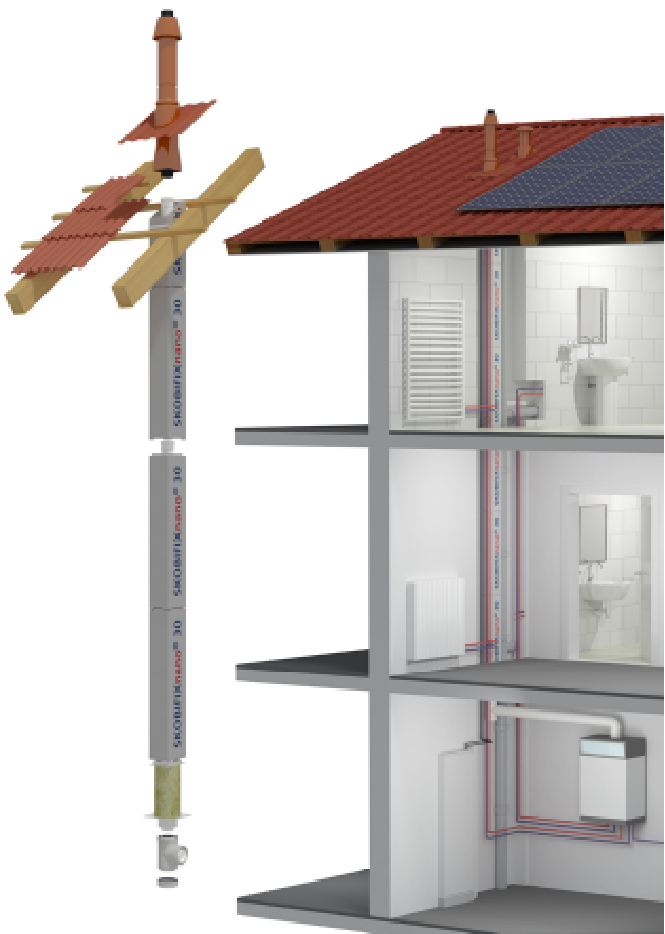

Der »Brennwert-Schornstein«, der in der Wand verschwindet.
Systembeschreibung:
SKOBIFIXnano LA30 - SKOBIFIXXs LA30, SKOBIFIXWDVS für Wärmedämmverbundsystem
- für Öl- und Gasfeuerstätten
- Zertifizierung: Z-7.4-3210
- Material:
Geopolymer-Schaum / Feuerwiderstandsklasse: LA30
PP (Polypropylen) / Temperaturklasse: T120 (bis 120 °C) - Druckklasse: P1=200 Pa / H1=5000 Pa
- Raumluftunabhängig
Planungshinweis!
Die Schachtelemente sind 1000 mm lang. Die Zahl der benötigten Schachtelemente errechnet sich aus der Länge des Schachts von der Geschossdecke oberhalb des Wärmeerzeugers bis zur Dachhaut.
Für den Schacht wird ein Deckenanschlusselement und ein Mündungspaket benötigt. Hier kann zwischen Varianten für Schräg- und Flachdach, verschiedenen Höhen über Dach und Farben gewählt werden.
Ein Eimer Spezialkleber à 3 kg reicht für ca. 10 Verbindungen zwischen den Elementen.
Halteschellen sind im Bereich der Deckendurchbrüche (nicht in der ersten Geschossdecke über dem Wärme- erzeuger) und im Dachsparrenbereich anzubringen. Die Zahl der Halteschellen entspricht der Zahl der Geschosse oberhalb des Wärmeerzeugers.
Universell einsetzbar
- Verschwindet dank der geringen Abmessungen in der Wand – z. B. zusammen mit anderen Versorgungsleitungen
- SKOBIFIX WDVS - Verschwindet mit seinen geringen Abmessungen in der Außenwärmedämmung
- Einsatz bei Öl-und Gasbrennwerttechnik (bis zu einer max. Abgastemperatur von 120 °C)
- Für Ein- und Zweifamilienhäuser geeignet (Feuerwiderstandsdauer 30 Minuten)
- Das Universalsystem bietet für den Leistungsbereich bis ca. 19 kW (SKOBIFIXnano® 30) bzw. bis ca. 35 kW (SKOBIFIXXs® 30) Planungssicherheit (Berechnungsservice von Skoberne)
- Allgemein bauaufsichtlich geprüft und zugelassen
- Nachhaltig durch demontierbare Abgasleitung. Das vermeidet hohe Sanierungskosten und Gewähr- leistungsprobleme
Schnell und einfach aufzubauen

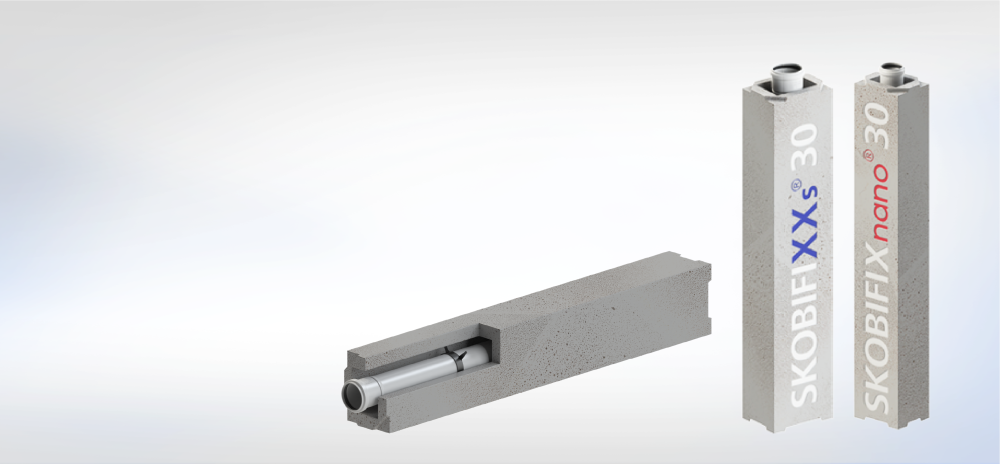

- Systemeinheit aus Abgasleitung (D 60 oder D 80) und Schacht
- Schachtelemente aus Geopolymer-Schaum – bis zu 85 % Gewichtseinsparung!
- Patentiertes Deckenanschlusselement. Schachtaufbau auf der Geschossdecke über dem Wärmeerzeuger
- Leicht vor Ort zu bearbeiten mit handelsüblichen Werkzeugen
- Nut- und Federverbindung. Einfache Verklebung der Schachtelemente mit dem SKOBIFIX®-Systemkleber
- Einfach zu realisierende Dachdurchführung mit Universal-Dachpfanne
Weitere Informationen stehen Ihnen zum Download bereit:

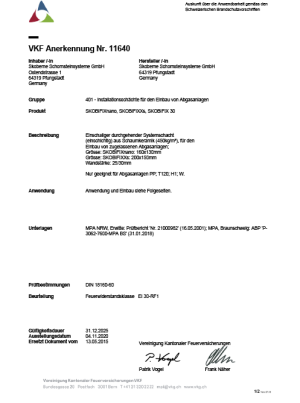

Die Zulassung gilt für:
SKOBIFIX® nano
SKOBIFIXXs®
SKOBIFIX® 30
Zulassungsgebiet: Schweiz

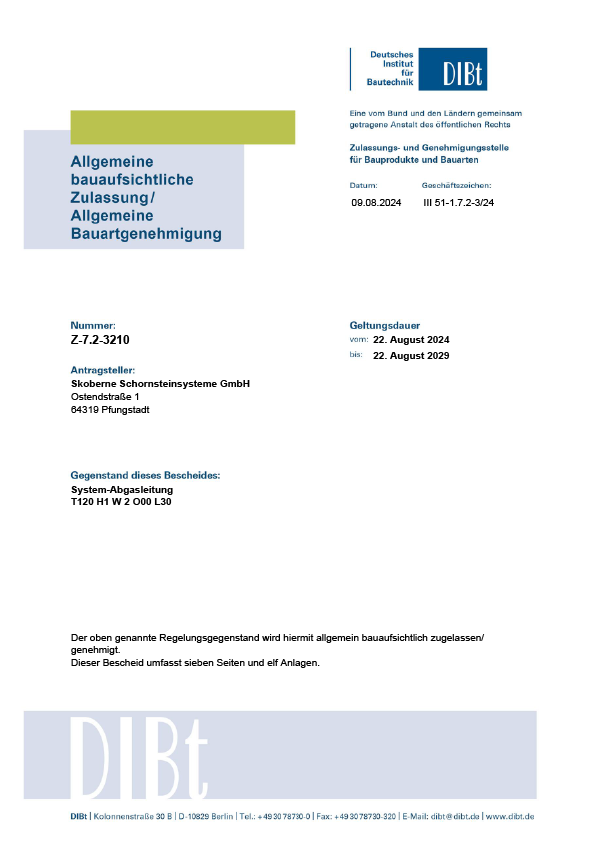

Die Zulassung gilt für:
WDVS
SKOBIFIX nano AGL D60
SKOBIFIXXs AGL D80
Zulassungsgebiet: Deutschland
